人脸识别摄像机安装指导

人脸识别需要采集人员的正面照片，在不影响人员通行，且满足人员姿态要求的前提下，图像采集设备的架设地点在人员行进路线的前上方为最佳，所以需要对人员的行进路线进行规范，使人员流动方向单一。我们建议在通道处部署以达到最佳比对效果。

选择要求：

序号	参数项	参数要求
1	架设地点	安装于大门、单元门等人流必经通道，图像采集设备的架设地点在人员行进路线的前上方为最佳，人员流动方向单一；若环境光低于人脸采集要求，则需要选择安装有光源补光的摄像机，或安装日光灯补光。
2	环境光照	无逆光，面部无明显反光，光线均匀且无阴影。另外，为保证抓拍人脸时现场光照足够，建议若镜头画面中人脸不够亮时，需要相应增加照明设备，对人员脸部补光（一般应达到 250~800Lux），如果低于这个值选择带红外补光的摄像机比较理想，或条件允许要求安装日光灯增加环境补光。
3	架设高度	距地面(h)：1.9-2.3m，推荐摄像机俯视角度(α)：10°~15°以内。
4	水平距离	摄像头到人脸的距离(d)建议 2-6 米，与选用镜头的焦距有关系。
5	对焦标准	人脸在监控画面中心，焦点在人脸中心，人脸不小于100K 像素；正面抓拍人脸，左右偏转(β)<30°以内；对识别率要求非常高的项目，人脸不小于 200 像素，侧脸 (β)<15°以内。
6	背景要求	背景颜色及图案尽量不要太复杂，单色、浅色为宜，尽量不要有玻璃等强反光物体。

❉注意：摄像机架设位置主要目的是要抓拍到一张正面清晰人脸照片，且需要尽量避免前后人脸遮挡情况。详细位置的选点和镜头选择有关系，可以查看镜头选择详细列表。

镜头选择：

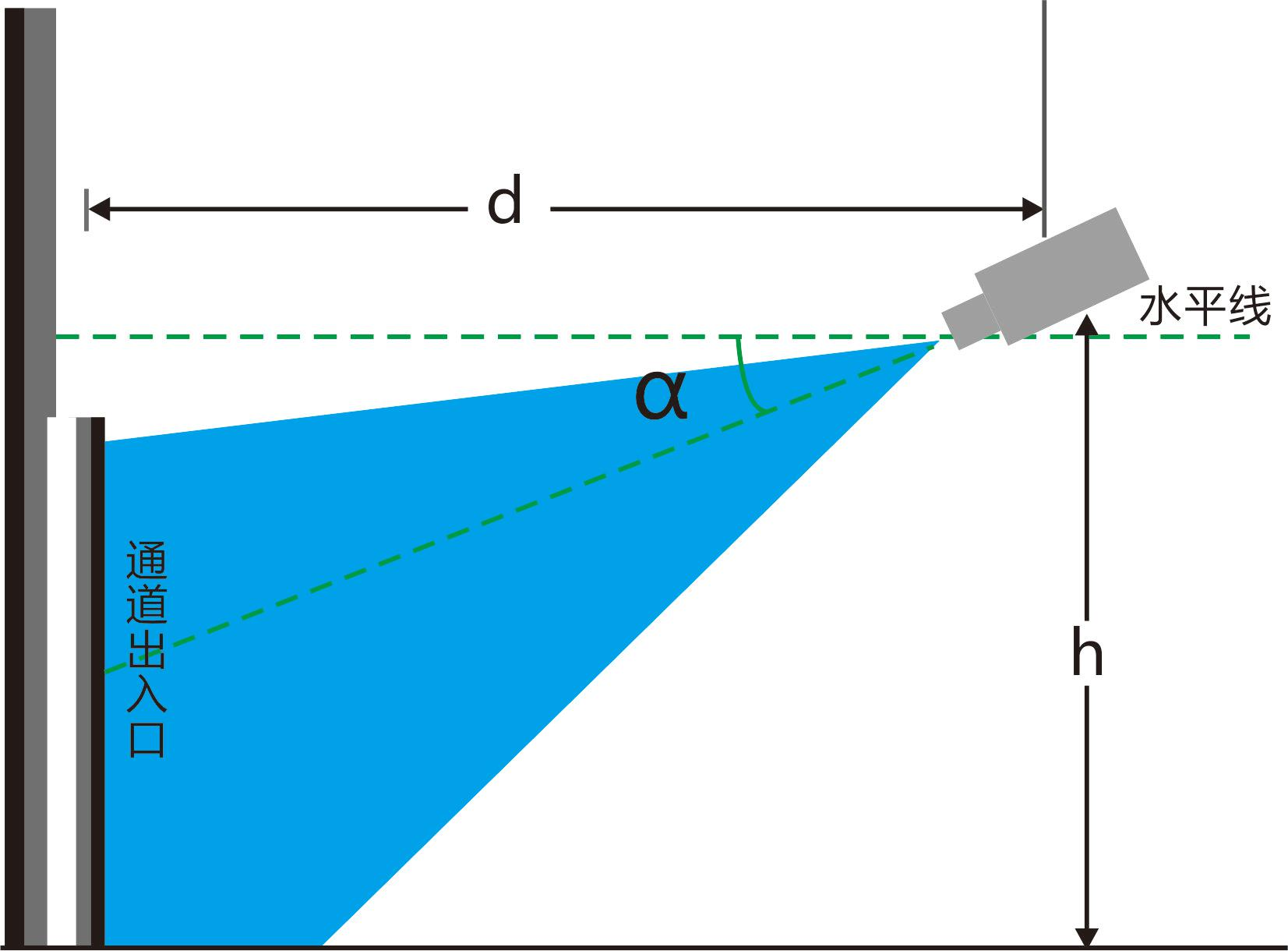

摄像机安装要求及镜头值关系如下：

d 为摄像机安装位置距人员入口的距离 (现场确认监控的水平距离)

镜头焦距选择 f =2.8*d (mm) (根据现场监控水平距离，选择镜头)

安装高度 h = 0.18*d+1.5 (m) (根据水平距离与镜头，决定安装高度)

摄像机俯视角度 α ≈ 10°±5°

水平偏转角度 β ＜30°

最佳识别范围 [宽度]：2.2 米

镜头选择参照表：

摄像机安装点位选择，与角度、补光：

由于每个学校的现场环境千差万别，为了达到不漏抓、抓拍到最适合做人脸识别的目标人脸图片。参照以下定位原则：

必须覆盖学生进、出口，所要经过的区域（识别宽度）。按照镜头选用标准，用 1 支或多支抓拍机覆盖。必要时使用左右辅助抓拍方式。在人脸出现绿框时即表示已经能正常识别。

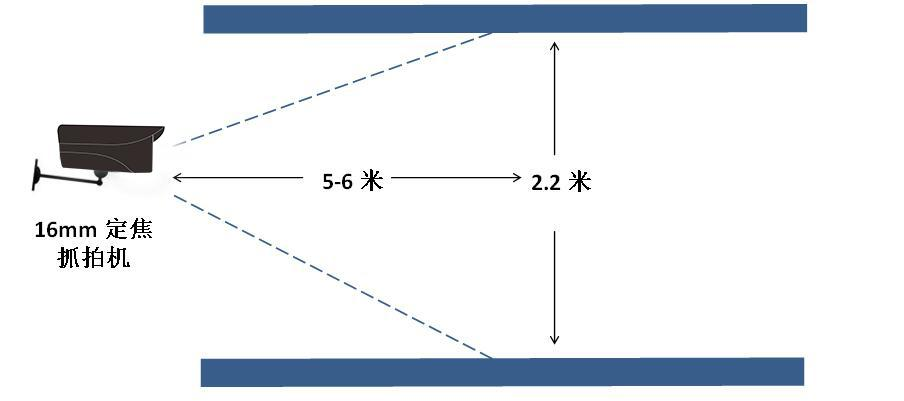

区域覆盖示例：

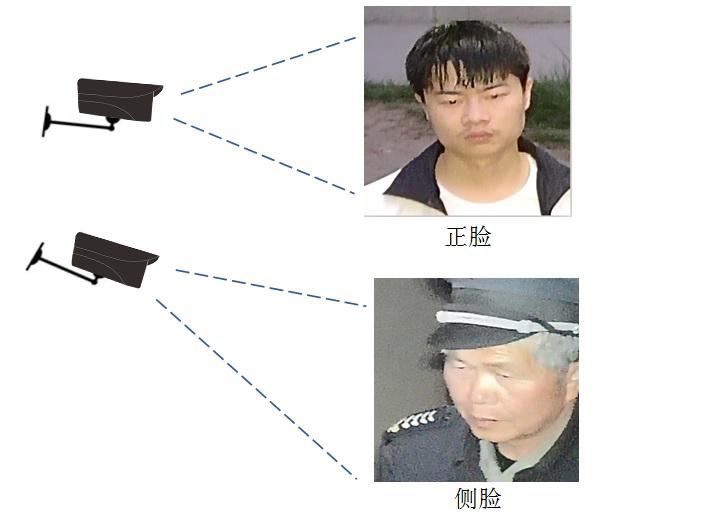

最大限度保证人脸抓拍图片为正脸

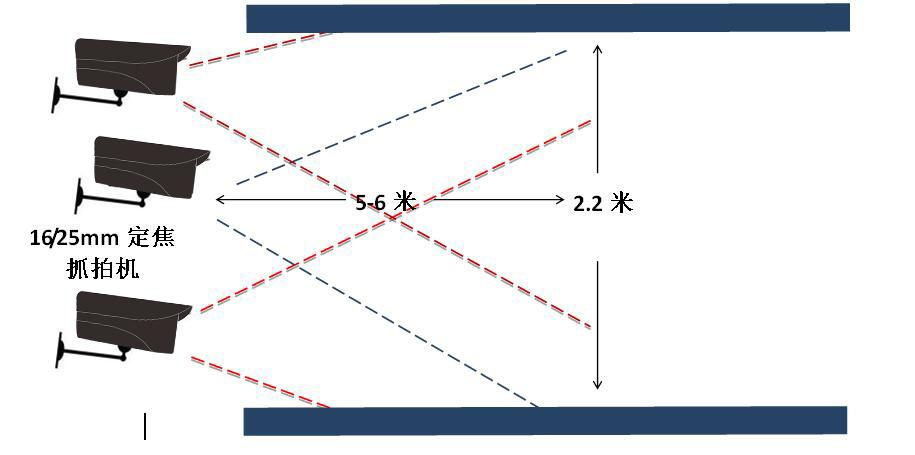

针对项目瞬间人流量大，人挤人，识别要求非常高的项目实施左右辅助抓拍方式，并且中间采用前后安装抓拍机或长短焦抓拍机拉大纵深度配合抓拍:

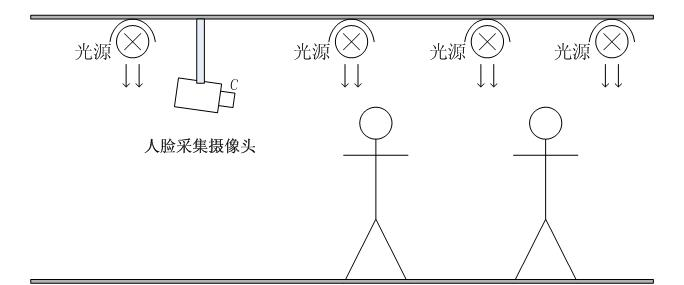

保证光线均匀、充足

当照射人脸的光线是均匀照射的、没有阴影和闪光的散射光时，具有最好的比对性能。因此系统的部署需要特别注意光线处理，避免出现逆光、阴阳脸、光线过暗或过强等现象，为了提高系统识别性能，我们建议在系统部署的场所采用额外的光源进行补光。

性能指标	布控数量	与选择的识别设备有关
	响应速度	与选择的识别设备有关

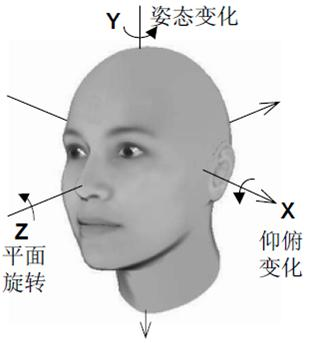

外部适应性	姿态		平面旋转:-30°～ 30° 俯仰变化:-10°～ 15° 侧身偏转:-15°～ 15°
	眼镜	对眼镜不因反光等原因遮挡人眼的物品，具有一定的适应性
	光照	均匀光线照射时性能最佳，对阴影、闪光具有一定的适应性
	背景	具备场景适应性
输入要求	图像格式	JPG、JPEG、 BMP、PNG 等常见的 Windows 图像文件格式 (与选择的识别设备有关)
	图像大小	人脸尺寸大小不低于 100*100 像素
